Рассеиватели для промышленных светильников: виды, материалы, как выбрать
В промышленных светильниках рассеиватель определяет не меньше, чем драйвер и сама светодиодная матрица: от его типа зависит освещённость на рабочей поверхности, блёскость, равномерность распределения света и ресурс светильника в условиях пыли, вибрации и температурных перепадов. В этом материале разберём типы рассеивателей, материалы, по которым их различают, ключевые характеристики и логику выбора под цех, склад или производственный участок — со ссылкой на действующие нормы освещения СП 52.13330.2016 и СанПиН 1.2.3685-21.
Зачем рассеиватель в промышленном светильнике
Рассеиватель — это светопропускающий элемент, через который световой поток выходит из корпуса светильника. Он решает три задачи одновременно. Первая — формирует кривую силы света и нужное распределение потока, превращая точечный поток от LED-матрицы в равномерное освещение рабочей зоны. Вторая — снижает прямую блёскость и показатель ослеплённости UGR, что критично для зрительной работы в цехах и на производствах. Третья — защищает оптический блок от пыли, влаги, механических повреждений и обеспечивает класс IP и IK по корпусу.
Без рассеивателя яркий направленный свет от диодов образует пятна, бьёт в глаза оператору и не укладывается в нормы СП 52.13330.2016 по равномерности освещённости (нормируется отношение минимальной освещённости к средней — для производственных помещений обычно не ниже 0,4–0,5). Поэтому в промышленных светильниках, в отличие от прожекторов, рассеиватель почти всегда обязателен.
Виды рассеивателей: микропризма, призма, опал и другие
По способу работы со светом рассеиватели делятся на прозрачные (призматические — направленно перераспределяют поток) и матовые (диффузные — глушат блики и выравнивают яркость). В промышленных светильниках чаще всего встречаются пять типов.
Микропризма
Прозрачный рассеиватель с мелкой призматической структурой на внутренней поверхности. Микропризма формирует широкую кривую силы света при сохранении высокого светопропускания — 89–92% по данным производителей. Подходит для цехов и производственных помещений, где важно сохранить световой поток LED-источника и одновременно обеспечить равномерное распределение света. Снижает UGR за счёт перераспределения яркости по поверхности рассеивателя.
Призма
Прозрачный рассеиватель с более крупной призматической структурой. Светопропускание — около 87%. Хорошо подходит для общего освещения с высокими подвесами, где требуется охватить большую площадь. По сравнению с микропризмой даёт более выраженный рисунок света и хуже скрывает точки диодов.
Опал (матовый)
Матовый рассеиватель из полупрозрачного материала, полностью скрывающий источник света. Светопропускание — 65–75%, то есть теряется до 25–30% потока. Зато даёт «мягкое» равномерное свечение без бликов и точек, минимизирует UGR. Применяется там, где критична отражённая блёскость: участки точной сборки, лаборатории, помещения с глянцевыми поверхностями, ВПК, медицина и пищевые производства.
Прозрачный
Гладкий прозрачный рассеиватель без оптической структуры. Светопропускание — до 90–95%, потерь света минимум. Но и рассеивающие свойства минимальны: диоды видно как точки, блёскость высокая. В промышленных светильниках используется ограниченно — преимущественно как защитное стекло прожекторов и взрывозащищённых светильников, где первичной оптикой служат сами линзы над диодами.
Линзованный и «колотый лёд»
Линзованный рассеиватель — это, по сути, массив вторичных линз, которые формируют конкретную КСС: концентрированную (К), глубокую (Г), косинусную (Д), широкую (Ш). Используется в подвесных промышленных светильниках типа Highbay/Lowbay для высоких потолков. «Колотый лёд» — декоративная фактурная структура, в промышленном освещении применяется редко, чаще в офисных и торговых решениях.
Материалы рассеивателей: поликарбонат, ПММА, полистирол, стекло
Тип оптической структуры — это только половина выбора. Вторая половина — материал. От него зависит ударопрочность, термостойкость, ресурс и поведение под УФ.
Поликарбонат (PC)
Ударопрочный, термостойкий (до 120 °C), не горит. Уф-стабилизированный поликарбонат даёт ресурс рассеивателя до 10–14 лет без заметного пожелтения. Это рабочий вариант для промышленных светильников: производство, склад, паркинг, наружные навесы. Сочетание с микропризмой даёт оптимальное соотношение «светопропускание / ударопрочность / ресурс». Поддерживает классы IK08–IK10 при правильной толщине стенки.
ПММА / акрил (PMMA)
Жёсткий, прозрачный, с лучшим в сравнении с поликарбонатом светопропусканием (до 92%). Но менее ударопрочный — на ударах и низких температурах склонен к трещинам. Применяется в офисном освещении и в промышленных светильниках, где нет высокой механической нагрузки и низких температур.
Полистирол (PS)
Самый дешёвый материал, но быстро желтеет под УФ и теряет светопропускание уже через 2–4 года в условиях окон или наружной установки. Подходит для бюджетных закрытых офисных светильников; в промышленные решения мы его, как правило, не рекомендуем — кроме случаев, когда экономия на старте важнее ресурса.
Стекло
Закалённое или боросиликатное стекло — выбор для агрессивных сред: горячие цеха, металлургия, помещения с парами кислот, моечные. Не желтеет, не выгорает, выдерживает термоудары. Минус — высокая масса и хрупкость на изгиб (требует жёсткой рамки).
Сравнительная таблица типов рассеивателей
Сводная характеристика — для быстрого выбора под задачу. Конкретные значения зависят от производителя и толщины материала, ниже — типичный диапазон.
Рассеиватель и нормы освещения: что требуют СП и СанПиН
Сам по себе рассеиватель в нормах не описан, но через него выполняются три требования к производственному освещению.
Освещённость на рабочей поверхности. СП 52.13330.2016 «Естественное и искусственное освещение» и СанПиН 1.2.3685-21 задают нормы по разрядам зрительных работ: от 75–200 лк на складских помещениях до 1000–2000 лк и выше на участках точной сборки и контрольных операций (разряды I–II зрительных работ). Светопропускание рассеивателя напрямую влияет на расчёт: при опаловом рассеивателе нужно компенсировать потери 25–30%, иначе освещённость окажется ниже нормы.
Ограничение слепящего действия (UGR). СП 52.13330.2016 и ГОСТ Р 55710-2013 «Освещение рабочих мест внутри зданий» ограничивают UGR значениями 19–25 для большинства производственных помещений. Микропризма и опал позволяют выйти на эти значения; прозрачный рассеиватель без вторичной оптики — обычно нет.
Коэффициент пульсации. Здесь рассеиватель не помогает — пульсация определяется драйвером. Но из-за того, что матовые рассеиватели визуально «глушат» свет, заказчики иногда ошибочно считают, что опал решает проблему пульсации. Это не так: пульсацию нужно проверять люксметром-пульсметром на готовом светильнике. Подробнее о требованиях — в материале «Производственное освещение: виды, требования».
Защита и эксплуатация: IP, IK, ультрафиолет
Для промышленных объектов параметры защиты часто важнее оптики. Рассеиватель — слабое место большинства светильников по этим показателям.
Класс IP. ГОСТ 14254-2015 (МЭК 60529) определяет степени защиты оболочек. Для цехов и складов обычно требуется IP54–IP65: пыль и струи воды. IP65/IP66 на рассеивателе обеспечивает только герметичная посадка по периметру и силиконовая прокладка — если уплотнение ушло, маркировка IP перестаёт соответствовать реальности.
Класс IK. ГОСТ IEC 62262-2015 (идентичен IEC 62262:2002) — степени защиты от наружного механического удара. IK08 — удар 5 Дж, IK10 — 20 Дж. Поликарбонат толщиной 2–3 мм закрывает IK08–IK10 при условии правильной геометрии; ПММА — обычно IK06–IK08; стекло без бронирования — IK02–IK05. Для самих светильников требования по IK дополнительно содержатся в серии ГОСТ IEC 60598.
Сертификация. Светильники в РФ обязательно соответствуют ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Для светотехнических параметров — ГОСТ Р 54350-2011 «Приборы осветительные. Светотехнические требования и методы испытаний».
Отдельный пункт — стойкость к ультрафиолету. Для участков с естественным освещением и наружных навесов используйте только поликарбонат с УФ-стабилизацией. Полистирол и обычный акрил желтеют, светопропускание падает на 15–25% за 3–5 лет, и весь расчёт освещённости «уезжает» в минус.
Как выбрать рассеиватель под задачу
Логика выбора укладывается в четыре вопроса: какая зрительная работа, какая высота подвеса, какая среда (пыль, влага, удары, температура) и какой UGR требуется.
Производственный цех со средней точностью работ
Высота 3–6 м, нормы 300–500 лк, UGR 22–25. Оптимально — линейные светильники с микропризменным рассеивателем из УФ-стабилизированного поликарбоната, IP54–IP65, IK08+.

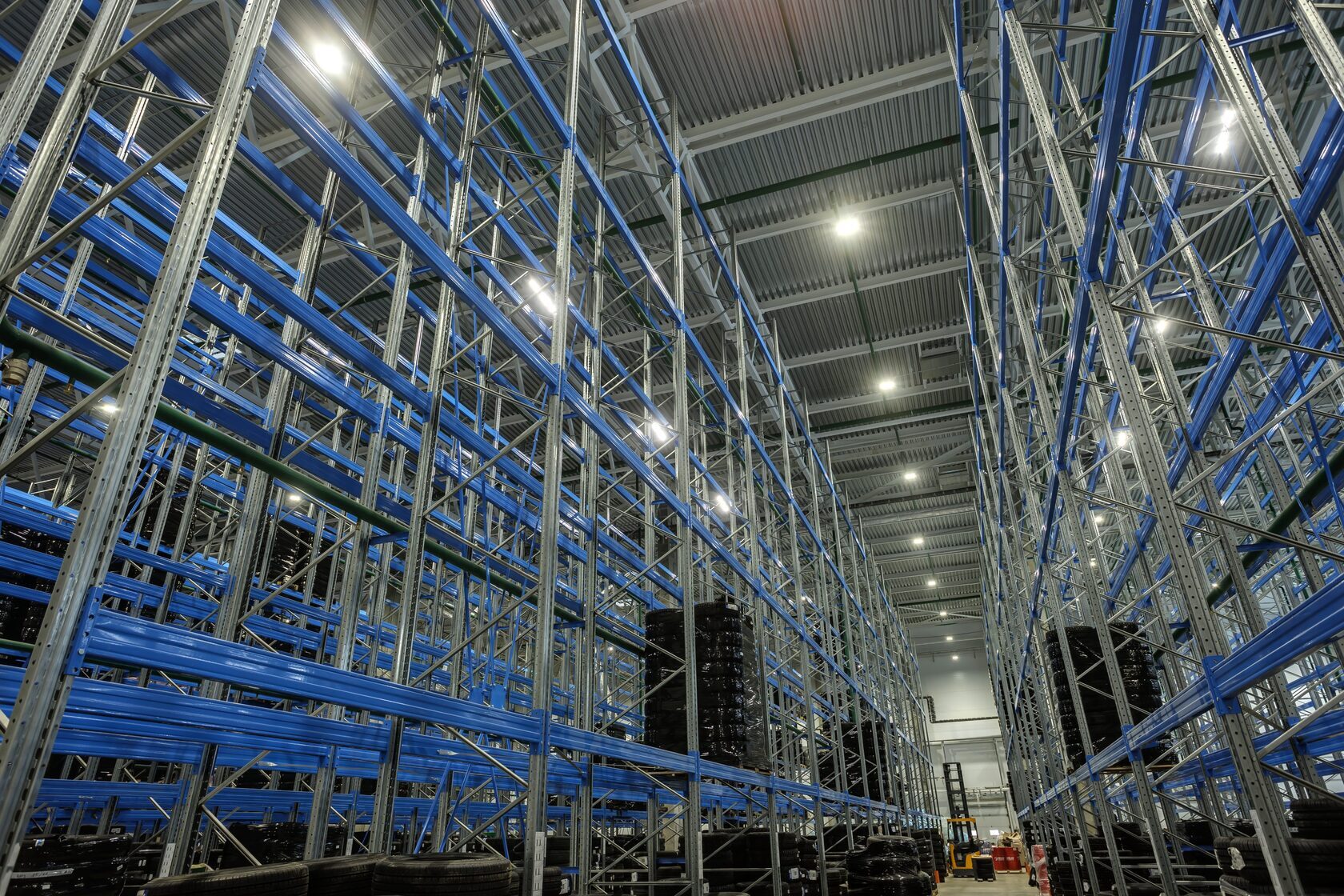

Склад с напольным и стеллажным хранением
Высота 6–12 м, нормы 75–200 лк, важна вертикальная освещённость на стеллажах. Лучше работают подвесные Highbay-светильники с линзованным рассеивателем под КСС типа Д (косинусная) или Ш (широкая), либо с микропризмой для невысоких складов. Подробнее по складскому освещению — на отдельной странице услуги «Освещение складов».
Участок точной сборки, ОТК, лаборатория
Нормы 500–1500 лк и выше (разряды II–III зрительных работ), UGR ≤19, требуется максимальное снижение блёскости и отсутствие точечной видимости источников. Опаловый рассеиватель из поликарбоната — при условии запаса по расчётной мощности на 25–30%
Пищевое или фармацевтическое производство
Помимо оптики, нужны гладкие поверхности без щелей (HACCP), IP65 и материал, выдерживающий мойку. Рассеиватель — поликарбонат или закалённое стекло, опал или микропризма по UGR.
Горячий цех, литейка, кузнечно-прессовое производство
Высокие температуры, пыль, агрессивные пары. Здесь поликарбонат и ПММА проигрывают по термостойкости — рабочее решение — стеклянный или жаростойкий рассеиватель в металлическом корпусе. При необходимости — взрывозащищённые светильники по соответствующей маркировке Ex.
Типичные ошибки при выборе рассеивателя
Первая — экономия на материале. Полистирол вместо поликарбоната в светильнике под окнами цеха даёт пожелтение за 2–3 года и срыв норм освещённости. Замена партии светильников обходится дороже разницы в стоимости рассеивателя.
Вторая — опал «на всякий случай». Опал съедает 25–30% светового потока, и заказчик получает заниженную освещённость, не понимая причины. Опал нужен там, где жёстко требуется низкий UGR; в общем освещении достаточно микропризмы.
Третья — игнорирование IK. Светильник IP65 без класса IK10 в цехе с погрузчиками живёт ровно до первого удара паллетой. На складах и в производствах с механизацией класс IK не менее важен, чем IP.
Четвёртая — несовместимость рассеивателя с реальной КСС. Линзованный модуль под Highbay даёт концентрированный свет, и попытка «доработать» его микропризмой только ухудшает картину. Решение по рассеивателю принимается одновременно с выбором оптики, а не вдогонку.
Сэкономить на этапе подбора — задача оптимизации проекта на освещение. Замена связки «светильник + рассеиватель» на корректную для задачи нередко даёт сокращение количества светильников на 15–30% при сохранении норм.
Кто подберёт промышленные светильники с правильным рассеивателем
Выбор рассеивателя — это часть светотехнического расчёта, а не отдельная задача. «Энергия» проектирует освещение промышленных объектов под нормы СП 52.13330.2016 и СанПиН 1.2.3685-21, подбирает светильники под высоту подвеса, разряд зрительных работ и среду эксплуатации, оптимизирует смету за счёт корректного выбора оптики и количества светильников. Монтаж выполняет подрядчик заказчика — при необходимости предоставляем шеф-надзор и сопровождение по спецификации.
«Энергия» — поставщик и проектировщик систем освещения для коммерческих объектов: проектирование освещения, оптимизация проекта на освещение, подбор осветительного оборудования и светодиодное освещение под объекты любого масштаба. По типу объекта — отраслевые решения для промышленных зданий, производств и складов.
С 2017 года реализовано более 700 проектов в Удмуртии и других регионах России. География работ охватывает Ижевск, Можгу, Сарапул, Казань, Уфу, Пермь, Самару, Набережные Челны и другие города.
Подробнее с реализованными работами — в разделе «Проекты», в том числе на заводе ячеистого бетона в Ижевске и на складе «Бином».
Оставьте заявку на расчёт по тел. +7 (3412) 77-26-70 или info@ros-energia.ru — подберём промышленные светильники и рассеиватели под нормы освещённости и оптимизируем смету.
Частые вопросы
Ниже — короткие ответы по самым частым практическим вопросам, которые возникают при подборе светильников и замене рассеивателей на действующих объектах.
Часто задаваемые вопросы
В большинстве случаев — микропризма из УФ-стабилизированного поликарбоната: светопропускание 89–92%, скрывает диоды, снижает UGR до значений, требуемых СП 52.13330.2016, держит удар класса IK08–IK10. Опал выбирают только при жёстких требованиях по блёскости (UGR ≤19) — в обмен на потерю 25–30% потока.
Микропризма — прозрачный рассеиватель с мелкой призматической структурой: светопропускание 89–92%, перераспределяет поток. Опал — матовый диффузный рассеиватель: 65–75% светопропускания, полностью скрывает источник и максимально гасит блёскость. Микропризма — про эффективность, опал — про комфорт и низкий UGR.
IP65 — полная защита от пыли и струй воды (по ГОСТ 14254-2015 / IEC 60529). IK10 — защита от удара энергией 20 Дж (по ГОСТ IEC 62262-2015 / IEC 62262:2002). Эти классы обеспечивает связка «материал рассеивателя + толщина стенки + уплотнение по периметру», а не один лишь материал.
Если светильник линейный и рассеиватель крепится защёлкой или винтами — можно, главное соблюсти геометрию и совместимость материала с температурой драйвера. После замены опала на микропризму освещённость на рабочей поверхности вырастет на 15–25%; обратная замена — снизит. Любую замену стоит сопровождать новым светотехническим расчётом.
Под УФ — поликарбонат с УФ-стабилизацией и стекло. Стандартный полистирол желтеет за 2–4 года, обычный ПММА — медленнее, но тоже теряет светопропускание. Для участков с естественным светом и наружных навесов используйте только PC с УФ-защитой или стеклянные рассеиватели.
Не всегда. У прожекторов первичной оптикой служат линзы над диодами, формирующие узкий пучок. Защитное стекло там играет роль «прозрачного рассеивателя» — закрывает диоды от среды, но не перераспределяет свет. Дополнительный диффузный рассеиватель ставится, если прожектор используется для общего освещения, а не для подсветки конкретной зоны.
